Мультиплексоры SDH

Назначение платформы UTP

• Единая Транспортная Платформа (Unified Transport Platform, UTP) представляет собой универсальное решение для построения волоконно-оптических сетей уровня доступа (access), агрегации (aggregation) и магистрального/регионального ядра (core network)
• Платформа ориентирована на операторов, которые собираются модернизировать существующие сети SDH наращивая их пропускную способность и добавляя новые сервисы (в частности, по передаче пакетного трафика Carrier Ethernet), а в дальнейшем планируют переходить на современные пакетные транспортные технологии (10GE и MPLS) с гарантированным качеством предоставления сервисов (в соответствии со стандартами MEF)

Концепция построения платформы UTP

В Единой Транспортной Платформе UTP реализованаконцепция независимости предоставления услуги от используемой транспортной технологии

• Транспорт любой (TDM, Packet, MPLS, OTN, xWDM) – платформа одна,
• Любой сервис (PDH, SDH, FE/GE) – любой транспорт,
• Один интерфейс – множество сервисов,
• Максимальная надежность и отказоустойчивость,
• Гибкость и масштабируемость решений,
• End-to-end SLA в пакетных и TDMсетях,
• Предельная компактность аппаратного исполнения.

Особенности платформы UTP

• Пакетные и синхронные транспортные технологии "уживаются" в едином аппаратном исполнении, и одно компактное устройство может замыкать резервируемые кольца как SDH (STM-16/64) и OTN, так и GE и IP/MPLS;
• Поддерживаются конфигурации полностью TDM, гибридная TDM/пакетная и полностью пакетная, и система может одновременно выполнять функции как мультисервисной платформы TDM, так и пакетного коммутатора;
• Переход от одной технологии к другой, а также наращивание емкости и производительности каналов осуществляется путем замены или добавления отдельных плат в шасси, без изменения общей сетевой инфраструктуры.

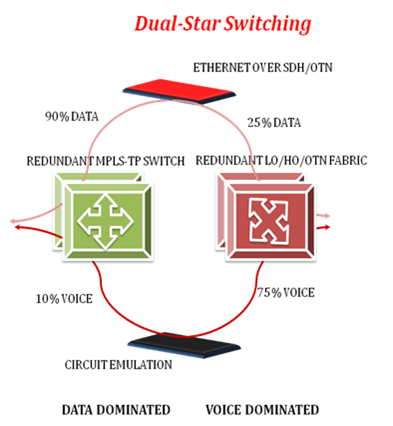

Взаимозаместимость коммутаторов TDM и Packet

• Платы TDM и Ethernet с возможностью направления трафика на коммутаторы TDM Fabric или Packet Switch
• Передача Ethernet поверх SDH. “Проброс” портов Ethernet на платах L1 EoS для последующей коммутации на платах L2 Packet Switching
• Передача TDM поверх Ethernet. Полный функционал Circuit Emulation (SAToP, CESoPSN), Packet Sync (SyncE/1588v2)
• Платы Packet Switching являются также серверами каналов Circuit Emulation
• Резервирование для сетей операторского класса в конфигурациях All-Circuit, Hybrid или All-Packet

Гибкость коммутации и обеспечение “cквозного” SLA

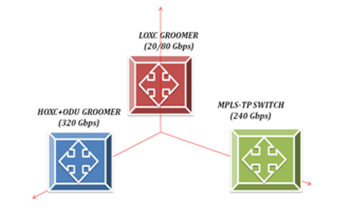

Гибкость в организации транспортных каналов

• Шины коммутации: низкоуровневая (PDH/LO), высокоуровневая (SDH/HO), OTN/ODU0 и пакетная (MPLS-TP);
• Гибкий универсальный кросс-коммутатор HO (Groomer), поддерживающий коммутацию SDH и OTN;
• Возможность направить TDM трафик с низкоуровневого коммутатора (LOXC) как в SDH коммутатор (HOXC), так и в пакетный коммутатор (MPLS-TP Switch).

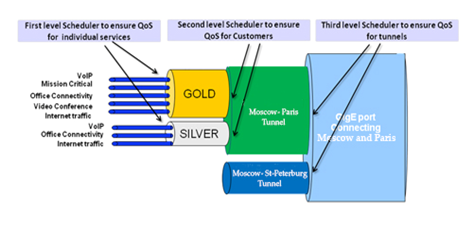

Многоуровневая классификация сервисов H-QoS

• по типу трафика (Data, VoIP, IPTV…);
• по степени важности источника или адресата (Gold, Silver);
• по маршруту (Москва-Париж, Москва-С.Петербург).

Отказоустойчивые сетевые конфигурации

Ethernet Line Protection (G.8031) и Ethernet Ring Protection (G.8032) с временем переключения <50ms:

• ERPS - эффективная защита трафика Multicast (IPTV) с использованием сервисов E-LAN и E-Tree;
• ERPS - схемы защиты 1+1 и 1:1 для высокоприоритетного трафика, без потери 50% полосы в резервном канале;
• ERPS- защита в линейных, кольцевых и смешанных топологиях;
• Раздельная обработка колец MPLS-TP VLAN и ERPS VLAN(ITU G.8032).

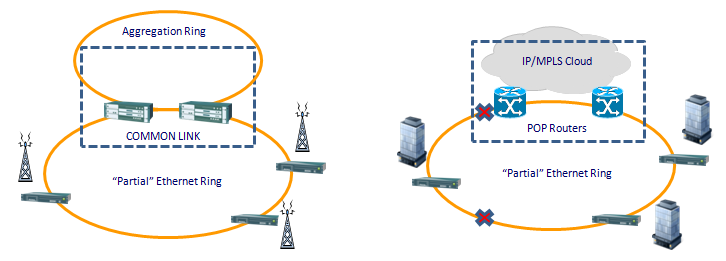

Ethernet Line Protection (G.8031) и Ethernet Ring Protection (G.8032) с временем переключения <50ms:

• ERPS - защита в пересекающихся кольцах без дополнительной нагрузки на общий сегмент
• ERPS - защита в открытых кольцах, замыкающихся на стандартных IP/MPLS маршрутизаторах сторонних производителей
