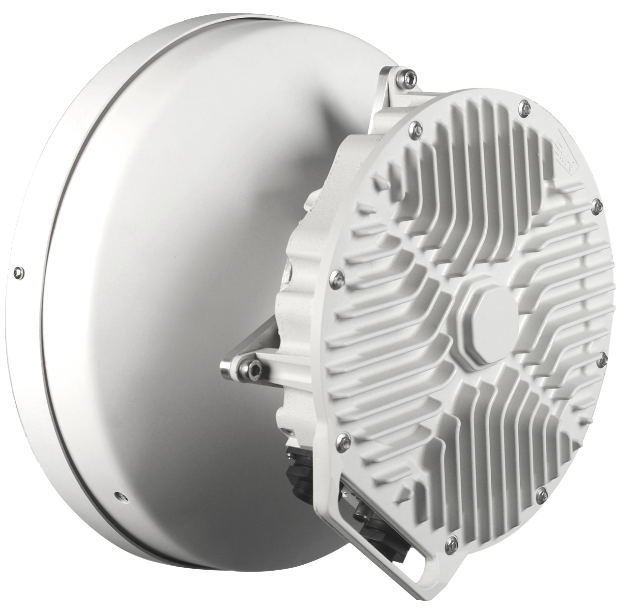

ALFOplus 80 - РРС миллиметрового диапазона 70/80 ГГц (E - band) серия FULL OUTDOOR со скоростью передачи до 2,5 Гбит/с full-duplex
ALFOplus80 представляет собой IP- радиорелейные станции (РРС) нового поколения, предназначенные для организации беспроводных каналов передачи данных "точка-точка" с гигабитными скоростями на расстояниях 3..10 км.
Высокая скорость (до 2,5 Гбит/с full duplex), компактность, легкость инсталляции и простота в обслуживании делают ALFOplus80 идеальным решением для современных операторских приложений - опорных сетей (backhaul) мобильных операторов 3G/4G/LTE, корпоративных и ведомственных сетей связи и провайдеров услуг Интернет.
В ALFOplus80 эффективно сочетаются традиционно высокое для SIAE качество исполнения и возможности радиочастотного тракта (чрезвычайно низкая задержка, адаптивная модуляция ACM, фирменная технология сжатия заголовков пакетов), и стандартизованный сетевой функционал Carrier Ethernet (синхронизация, OAM, QoS, резервирование в кольцевых и смешанных сетевых топологиях).
Для передачи TDM- сервисов поверх IP система может комплектоваться опциональным внутренним блоком AGS-H с интерфейсами 2xSTM-1 + 16xE1 и трибутарными портами 4xGE.
В соответствии с общим Решением ГКРЧ № 10-07-04-1 от 15 июля 2010, для установки и эксплуатации оборудования ALFOplus80 на территории России не требуется получения разрешения от регулирующих органов, а регистрация носит уведомительный характер.
- Скорость до 2,5 Гбит/с fullduplex
- Модуляция 4/16/64QAM, полоса 250/500/1000 МГц
-
Высокая надежность и помехозащищенность:
- Адаптивная модуляция (ACM)
- Адаптивная символьная скорость (ASR)
- 2-х уровневое кодирование FEC
- Адаптивная модуляция (ACM)
- Очень малая вносимая задержка 5-10 мкс (сравнимая с передачей по волокну)
- Эффективный алгоритм сжатия заголовков (обработка различных протоколов и туннельных стеков)
- Защита в кольцевой топологии (G.8032 ERP, <50 ms) и в линии (G.8031 ELP)
- Порты 2хGE на ODU: RJ-45 и SFP (коммутатор L2, LAG)
-
Возможность передачи 2xSTM-1+16xE1 (терминальный блок AGS-H, опция)
-
Поддержка сервисов MEF и Carrier Ethernet:
- VLAN: 802.1Q rewriting, QinQ stacking
- QoS: 8 очередей (Strict, WFQ и mixed)
- OAM: ITU-T Y.1731 ETH OAM / IEEE 802.1ag
- SyncE и IEEE 1588v2
- Управление локальное EMS (html) и сетевое NMS (Linux/Unix), InBand или OutBand
- Расширение пропускной способности и функционала с помощью программных лицензий (pay-as-you-grow)
Технические характеристики
|
Частотный диапазон
|
71-76/81-86 ГГцFDD
|
||
|
Архитектура
|
Full Outdoor (базовый вариант)
ODU+ IDU (с терминальным блоком AGS-H) |
||
|
Конфигурации
|
1+0, 1+1, 2+0, кольцо
|
||
|
Схемы модуляции
|
4/16/64 QAM, Adaptive Code and Modulation (ACM)
|
||
|
Скорость Ethernet
|
250... 2500 Мбит/с full duplex
|
||
|
Интерфейсы
|
GE(RJ-45 и SFP)
STM-1 и E1 (с терминальным блоком AGS-H) |
||
|
Выходная мощность
|
250 МГц
|
500 МГц
|
1000 МГц
|
|
4QAM
|
+18
|
+18
|
+18
|
|
16QAM
|
+15
|
+15
|
-
|
|
64 QAM
|
+13
|
+13
|
-
|
|
Чувствительность приемника при BER=10-6
|
250 МГц
|
500 МГц
|
1000 МГц
|
|
4QAM
|
-68/-74
|
-65/-71
|
-63
|
|
16QAM
|
-62
|
-59
|
-
|
|
64 QAM
|
-56
|
-53
|
-
|
|
Антенны
|
0,2 м
|
0,3 м
|
0,6 м
|
|
|
40 дБи
|
43 дБи
|
50 дБи
|
|
Стабильность частоты
|
+/- 5ppm
|
||
|
ATPC
|
Диапазон 20 дБ (с шагом 1 дБ)
|
||
|
RTPC
|
до 20 дБ (с шагом 1 дБ), конфигурируется программно
|
||
|
Ethernet
|
MAC address switching, aging and learning
VLAN / VLAN stacking (IEE 802.1 ad-QinQ)
Ethernet QoS (IEEE 802.1p)
Flow Control (IEEE 802.3x)
RMON Statistics (RFC 2819)
LLF (Link Loss Forwarding)
ETH OAM (IEEE 802.1ag / 802.3ah / ITU-T Y.1731)
G.8261/8262/8264 SyncE, IEEE 1588v2
Selective QinQ based on VLAN and 802.1p priority
|
||
|
Разъемы на ODU
|
RJ-45 и/или SFP
|
||
|
Управление
|
SSH, web, SNMP v3, InBand или OutBand
|
||
|
Питание
|
-48 В, 220 В, PoE или раздельное
|
||
|
Потребляемая мощность
|
≤32 Вт (1+0)
≤ 65 Вт (1+1) |
||
|
Климатическое исполнение
|
IP-67 (кабельные соединения)
|
||
|
Размеры ODU(ДхШхВ) и масса
|
290х303х68 мм, 4,5 кг
|
||
|
Условия эксплуатации
|
-400С... +550С
|
||
Типовые приложения
- 4G Mobile Backhaul- опорная сеть мобильных операторов последнего поколения
- Last Mile- организация "последней мили" для корпоративных и ведомственных сетей
- Оперативное развертывание высокоскоростных каналов связи в "горячих точках"
- Встраиваемые участки в волоконно-оптических линиях связи
На оборудование ALFOplus80 имеется сертификат РФ в области связи (CCC).
